开云入口网址是多少 对新能源汽车领域的气密性测试已经做出了不少的突破，在前面的案例中我们也有所涉及，其中就包括新能源汽车充电枪。人们在选择充电枪的时候都会先考虑它的安全性，为了保证人们在使用充电枪的安全性，国家规定了充电枪防尘防水的最高等级都要达到ip68，因此，生厂商在生产时都会为新能源汽车充电枪进行气密性检测。本次我们将分享新能源汽车充电枪的气密性测试案例给大家做参考，希望能对大家有所帮助。

（新能源汽车充电枪的气密性测试仪）

一、新能源汽车充电枪的外形以及检测难点展示

1. 本次进行气密性测试的充电枪与充电线材连接为一体，前端充电的部分呈不规则的形状，为了保证使用充电枪有专门的把手，下方线材与中间的电池板连为一体，对接缝隙较为明显；

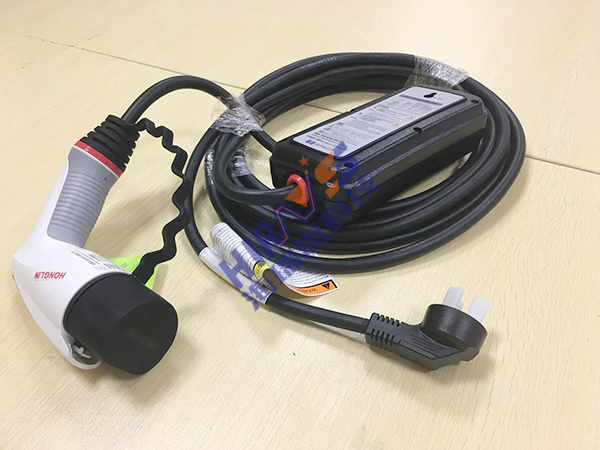

（新能源汽车充电枪）

2. 生产商为了保证充电枪的密封性，使用了特殊的防水性材料对其进行包裹，无明显对接缝隙，这样的形状在检测时不好进行固定，对直接检测不利，无法很好的通过气体的泄露值判断充电枪的气密性。

二、新能源汽车的气密性测试难点突破

1. 针对充电枪的特殊外形，海瑞思特意定制了一个汽车充电枪的模具，整个模具是按照充电枪的整体外形进行铸造的，充电枪放进去之后卡得刚刚好，后端对接线材放在模具后端的凹槽，这样在检测时上下模具进行闭合就能够形成密闭的空间；

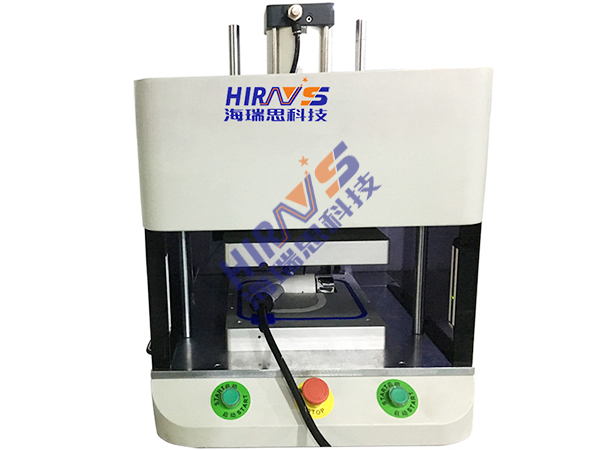

（新能源汽车充电枪气密性测试工装模具）

3. 将充电枪放入到工装模具中，与我们的仪器连接，仪器内部有一个阀岛、储气罐等部件及我们设定好的程序，通过连接后，在检测线材的时候，按下启动键。此时，上下模具开始闭合，往模具内部充入不含杂质的干净气体，仪器显示屏会通过模具内部的气体饱和度进行判断充电枪的密封程度。

（新能源汽车充电枪气密性测试工装模具细节）

4. 如果汽车充电枪是不密封的，出现漏气的现象，这时仪器中泄漏值显示数据也越来越大，同时压力值下降。这时候就能够判定汽车充电枪是否漏气，仪器测试结果也会显示出NG，意味气密检测不通过。如果测试的汽车充电枪不漏气，充气后工装模具里面的气体就会处于恒定的状态，仪器上面所显示的压力值与泄漏值也是稳定的，仪器测试结果则显示OK字样，表示气密性检测通过。

（新能源汽车充电枪气密性测试工装）

三、新能源汽车充电枪的气密性检测仪参数

1、高灵敏度压力感应及调节单元，配合先进的差压式软件算法，最小分辨率可达0.1Pa，该算法已获得国家专利。

2、海瑞思自主研发的专利技术，“IVT气动密封阀岛”，大幅度提高测试精度,保证仪器的稳定性，充气速度也得到很大的提高。

3、多种测试功能：仪器集成了正、负两种压力形式和8种测试方法：可以将两种压力形式及五种测试方法编写成20多种测试功能。

4、拥有超过200组以上的子程序，每组子程序可单独编程，可单选、组合，满足各种复杂的测试要求。

5、全触式大屏智能操作系统, ，基于检测流程的图形化UI设计，操作界面简洁明了，易教易学。

6、多种压力调节组件及量程可选,.气压范围广(-80KPA—1MPa)可选。选配电子调压阀可实现多组压力顺序测试。

7、多种通讯接口：内置RS232串口、RJ45网口、USB通讯接口、LTP外部I/O控制口，支持多种通讯协议。

8、可选购条码扫描功能及打印机，方便产品数据管理和品质追溯，仪器历史记录可多达20万条并可批量导出至电脑。

9、标配容积识别功能，可以自动识别出待测样品的体积，并可以容积的方式对泄漏速率进行测量判断。

10、超高的稳定性，和易用性，经过了市场严苛的检验。

11、多种附件可选，充气旁路，快速连接器，标准漏孔，同时仪器支持第三方校验，可出具校验报告。
