车载摄像头外壳的气密性检测难点分析

来源:开云入口网址是多少| 日期: 2019-03-05 17:28:10

关于车载摄像头的气密性检测,我们在以往的文章中已经分享过几个案例。关于该类产品的气密性检测,我们都是用于测试该类的产品的外壳、镜头,如果车载摄像头的气密性程度不好,就会影响到该产品的正常寿命及使用,严重时还会因为特殊天气情况下导致设备报废。

本次我们将对车载摄像头外壳的气密性检测进行分享,希望对大家有所帮助。

(摄像头外壳的气密性检测仪)

一、 车载摄像头外壳的检测难点分析

1. 车载摄像头的外壳整体呈黑色方块状,外壳取出分为两块,外壳内部有圆孔,两边呈凹凸不平的形状,特别的内部结构,在检测时需要优先考虑外形条件;

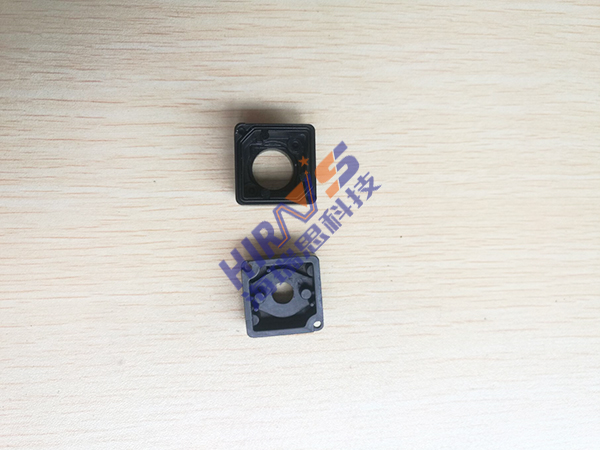

(摄像头外壳)

2. 由于车载摄像头作用的位置较为特殊,车上高速行驶将会使摄像头外壳承受更大的压力,因此本次的检测需要设定压力值;

3. 检测时,要把产品的上面的小孔,用密封胶堵住,从下面的小孔充入压缩气体,检测气体是否会从产品中间的缝隙里漏出,以此判断产品的密封性能;

、 车载摄像头外壳的气密性检测过程展示

1. 由于车载摄像头外壳的体积较小,且内部结构特殊,我们在检测时需要使用模具进行协助检测,该模具是按照摄像头外壳的整体进行定制的,检测前将外壳放入模具中,紧贴模具内壁,检测开始时上下模具进行闭合,形成闭合的空间,更有利于检测的进行;

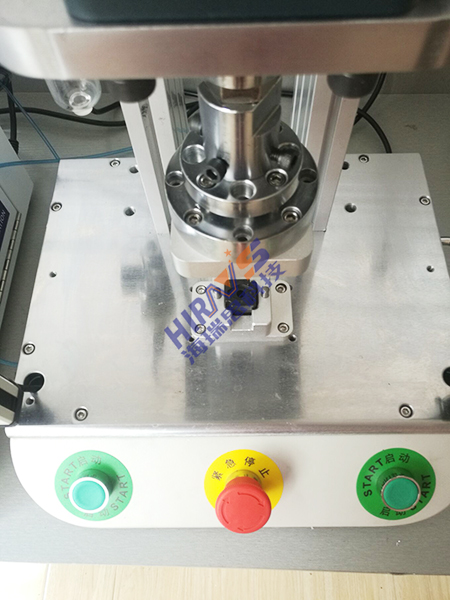

(摄像头外壳的气密性检测工装)

2. 检测前我们要在仪器上设置好参数,按下启动键之后仪器会往模具内充入干燥且无杂质的气体,然后断开压缩空气供给,静止一段时间使其压力稳定,经过既定的测量时间以监控检测环境内气压的微小变化。传感器将这一信息传给检测系统,最后经过一系列的运算就可以得出气体的泄漏值,就可以根据泄漏值检测出它的气密性数值;

(摄像头外壳的气密性检测细节)

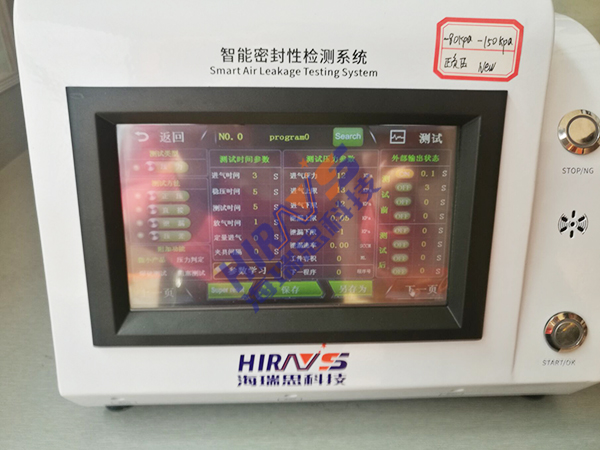

(摄像头外壳的气密性检测仪参数设置)

1. 如果需检测的产品是不密封的,出现漏气的现象,这时仪器中泄漏值显示数据也越来越大,同时压力值下降。这时候就能够判定车载摄像头外壳是否漏气,仪器测试结果也会显示出NG,意味气密检测不通过。如果测试的车载摄像头外壳不漏气,充气后模具里面的气体就会处于恒定的状态,仪器上面所显示的压力值与泄漏值也是稳定的,仪器测试结果则显示OK字样,表示气密性检测通过。

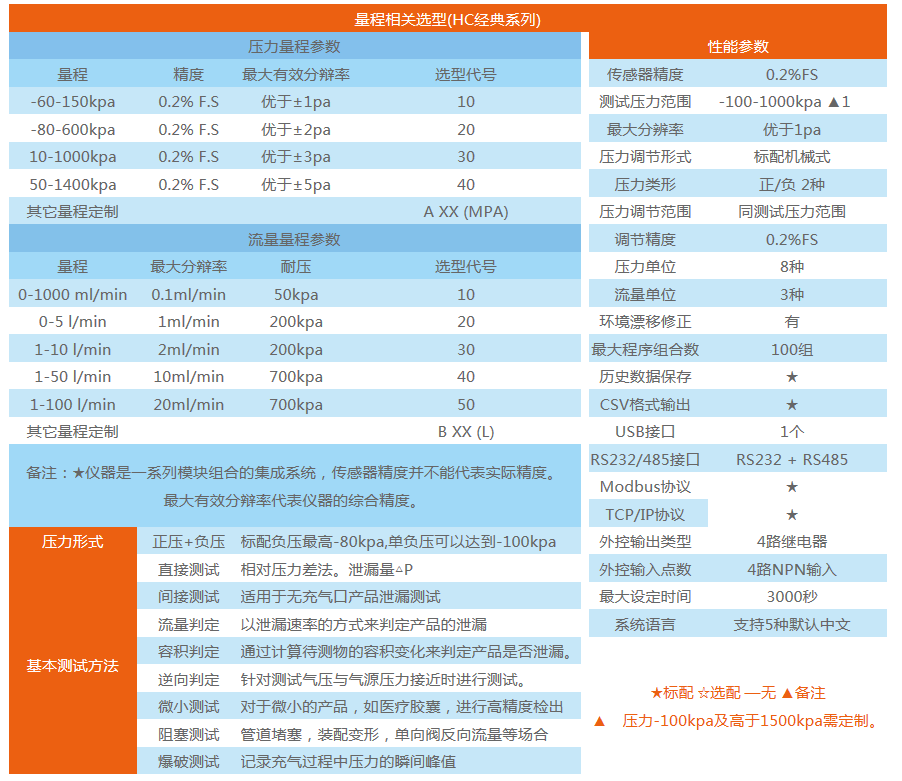

一、 车载摄像头外壳的气密性检测仪参数
